Что такое конвексный датчик УЗИ — частота, применение, выбор
Конвексный датчик (от лат. convexus — выпуклый) — тип ультразвукового датчика с изогнутой активной поверхностью. Характерная форма определяет его ключевые свойства: широкое поле обзора в глубине при относительно небольшом контактном пятне на коже пациента. Именно эти особенности делают конвексный датчик универсальным инструментом для исследования органов брюшной полости, малого таза, почек и акушерских исследований.
В структуре оснащения кабинета УЗИ конвексный датчик, как правило, входит в стартовый комплект к любому аппарату — от бюджетного класса до экспертного. Без него невозможна работа по основным диагностическим направлениям.
Принцип формирования изображения
Пьезоэлектрические элементы в датчике расположены по дуге. При активации они последовательно генерируют ультразвуковые импульсы под разными углами — так формируется секторное изображение в форме трапеции, расширяющейся с глубиной. Именно это отличает конвексный датчик от линейного: у линейного поле обзора прямоугольное и не расширяется по глубине.
Технические характеристики
| Параметр | Типичные значения | На что влияет |
|---|---|---|
| Рабочая частота |
2–8 МГц (чаще 3,5–5 МГц) |
Соотношение глубины и разрешения: чем ниже частота, тем больше глубина проникновения и ниже детализация |
| Угол сканирования | 60–80° | Ширину поля обзора на экране |
| Глубина сканирования | до 25–30 см | Достаточность для исследований брюшной полости у пациентов разной комплекции |
| Количество элементов | 128–256 и более | Пространственное разрешение изображения |
| Радиус кривизны | 40–60 мм | Контактную площадь и удобство позиционирования |
| Поддерживаемые режимы | B, M, ЦДК, PW, эластография | Функциональные возможности — зависят от конфигурации аппарата |
Где применяется конвексный датчик
- Брюшная полость — печень, жёлчный пузырь, поджелудочная железа, селезёнка, петли кишечника: стандартное исследование в терапии, гастроэнтерологии, хирургии.
- Почки и надпочечники — оценка размеров, структуры паренхимы, выявление кист, конкрементов, объёмных образований.
- Малый таз — мочевой пузырь, предстательная железа, матка и яичники при трансабдоминальном доступе.
- Акушерство — основной датчик для наблюдения беременности: фетометрия, оценка плаценты и амниотической жидкости, скрининговые исследования.
- Экстренная диагностика — быстрая оценка свободной жидкости в брюшной полости и перикарде при травме по протоколу FAST.
- Поверхностные структуры — в ограниченных случаях, при отсутствии линейного датчика.

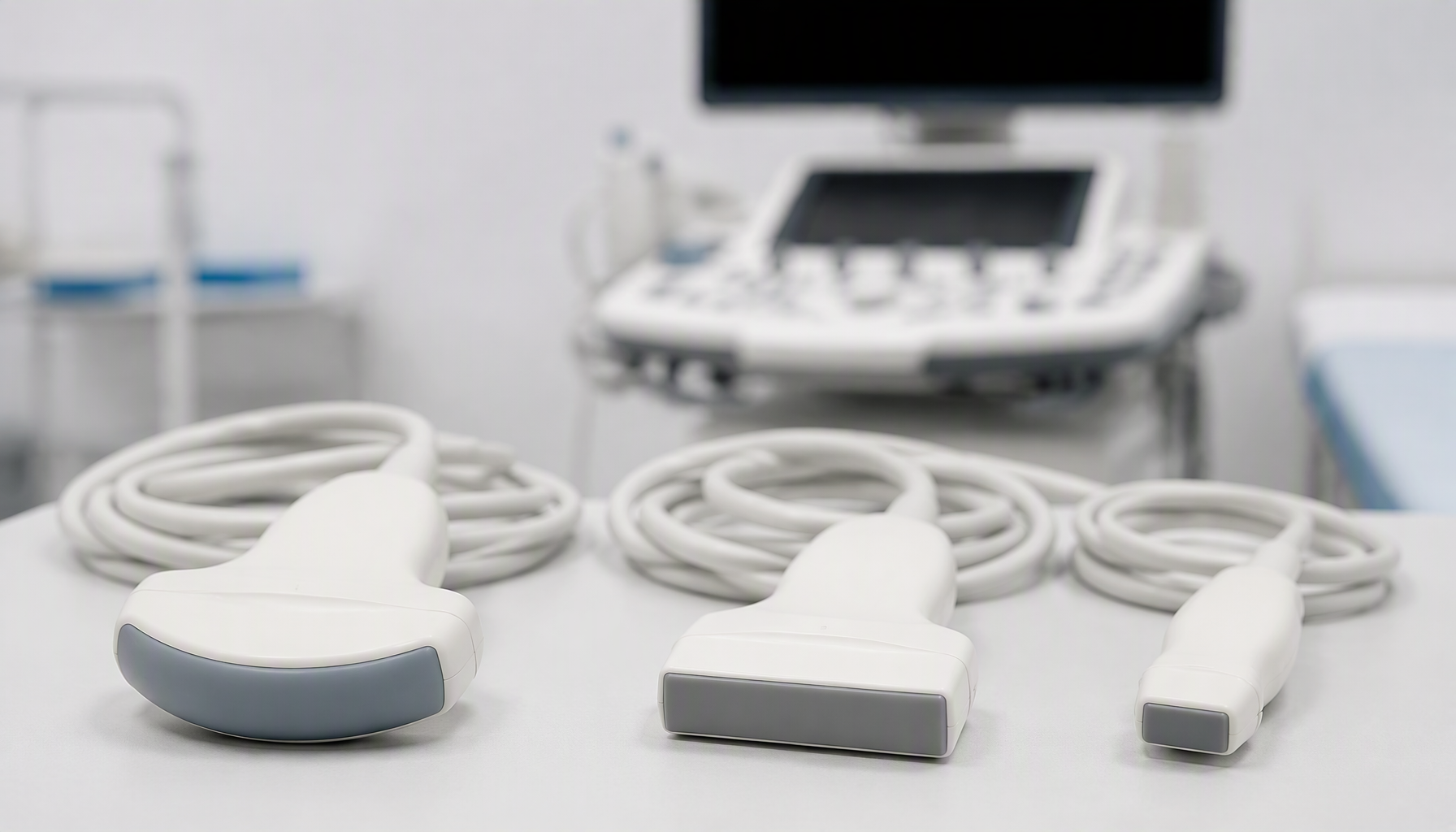

Конвексный датчик и другие типы датчиков
| Тип датчика | Форма | Частота | Основное применение |
|---|---|---|---|
| Конвексный | Выпуклая дуга | 2–8 МГц | Брюшная полость, акушерство, малый таз |
| Линейный | Плоская | 5–18 МГц | Щитовидная железа, сосуды, молочные железы, суставы |
| Секторный (фазированный) | Плоская, малая | 1–5 МГц | Эхокардиография, транскраниальные исследования |
| Микроконвексный | Малая выпуклая дуга | 4–8 МГц | Педиатрия, нейросонография, подрёберный доступ |
| Внутриполостной | Вытянутая | 5–9 МГц | Трансвагинальное и трансректальное исследование |
Выбор конвексного датчика: на что обратить внимание
При закупке аппарата УЗИ или отдельного датчика важно учитывать несколько моментов.
- Совместимость с аппаратом. Датчики привязаны к конкретной линейке оборудования производителя. Используйте оригинальные датчики: они должны покрываться регистрационным удостоверением аппарата или иметь собственное.
- Рабочая частота. Для клиники общей практики оптимален датчик 3,5–5 МГц; для акушерства — с возможностью переключения в диапазоне 2–8 МГц.
- Поддержка эластографии. Уточните у поставщика, активна ли эта опция для данного датчика в вашей конфигурации аппарата: наличие режима в аппарате не всегда означает его доступность на каждом датчике.
- Ресурс и гарантия. Датчик — узел с ограниченным ресурсом и одна из самых дорогих позиций в парке. Уточните срок гарантии, условия сервиса и стоимость замены заранее.
О «совместимых» датчиках сторонних производителей. Такие позиции встречаются на рынке дешевле оригинальных, но несут два риска. Первый — технический: неподтверждённая совместимость влияет на качество изображения, а неисправный датчик может повредить разъём аппарата. Второй — формальный: если датчик не покрыт регистрационным удостоверением, его использование в медицинской деятельности становится вопросом при проверке. Экономия здесь редко оправдывает последствия.
Уход за конвексным датчиком
Правильная эксплуатация напрямую продлевает ресурс датчика.
- После каждого исследования — удаление геля и протирание рабочей поверхности мягкой салфеткой.
- Дезинфекция — только средствами, одобренными производителем. Спирт и хлорсодержащие составы могут повредить акустическую линзу и корпус.
- Хранение — на штатных держателях аппарата. Падение или удар по рабочей поверхности часто означает выход датчика из строя.
- Осмотр кабеля — трещины и переломы у основания датчика и у разъёма остаются одной из самых частых причин отказа. Регулярный визуальный контроль позволяет заметить проблему до потери сигнала.
Конвексные датчики в каталоге «Ультрамед»
Компания «Ультрамед» поставляет аппараты УЗИ со стартовыми комплектами датчиков, включая конвексные, от ведущих производителей: Mindray, GE HealthCare, Philips, Samsung Medison, Canon, Fujifilm, SonoScape, Chison, Edan и других.
При оснащении кабинета инженеры помогают подобрать набор датчиков под профиль клиники — от минимального стартового комплекта до расширенной конфигурации с эластографией, 3D/4D и специализированными датчиками. Обучение специалистов проводится непосредственно на поставленном оборудовании.
Итог
Конвексный датчик — базовый и наиболее универсальный инструмент ультразвуковой диагностики. Широкое поле обзора, достаточная глубина сканирования и применимость в большинстве клинических сценариев делают его обязательным в любом кабинете УЗИ — от небольшой клиники до многопрофильного диагностического центра.
